【本网讯】项目开工之初，中煤三建建安公司灵璧县体育中心项目部组织成立了由项目经理李双林为组长的BIM小组，通过对BIM学习和实践，我们不仅对BIM的理念有了充分的认识，通过此项目的学习实际应用，让我们领略了新技术的强大功能，受益匪浅，感受颇丰。
          一、BIM在施工主体结构中的应用
      在利用专业软件为体育中心建立三维模型后的效果作为虚拟的建筑，这是二维图纸所不能给与的视觉效果和认识角度，同时为有效控制施工安排，减少返工，技术交底等提供了有力的支持。

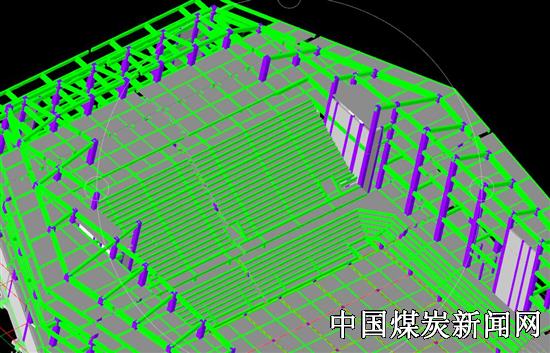

       在施工二层结构15~22轴交D~N轴座椅看台中，由于此处结构的复杂性，对看台的工程实践,提出了全新的看台施工方案,先浇筑12米框架梁和楼梯剪力墙部位，在剪力墙上预留二层看台梁板钢筋，即看台柱、梁板分两次浇筑,以及具体操作工艺,并重点阐述了看台板模板支设,钢筋绑扎,混凝土浇筑等关键技术,提出了保证施工方案顺利实施的诸多技术措施，在施工前期对项目部管理人员和劳务班组进行技术交底，通过BIM三维模型，更加直观的反应了节点构造，方面交底与理解。
            二、BIM在施工屋面钢结构中的应用

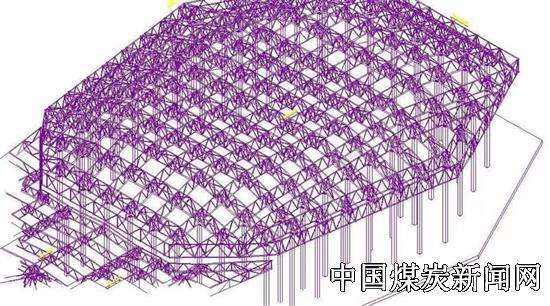

     体育中心工程中屋面钢结构需要深化设计，利用BIM技术，以钢结构图纸为依据进行深化设计，作为指导屋面钢结构工程材料加工制作和现场拼装、安装。通过三维模型，目的是为钢结构的制作和安装提供必要的、更为详尽的、便于进行施工操作的技术文件，使复杂的节点细化成为有规律、一目了然的施工详图。





       工程中需要的材料（钢材、焊接材料、螺栓）说明、下料加工尺寸要求、构件拼装要求、构件编号说明、焊接连接方式、桁架杆件坡口形式、焊接质量要求、除锈涂装要求、尺寸标注说明、安装顺序过程中应注意的事项等，通过钢结构深化设计模型归纳总结，将项目的基本要求展现给加工、安装人员。
