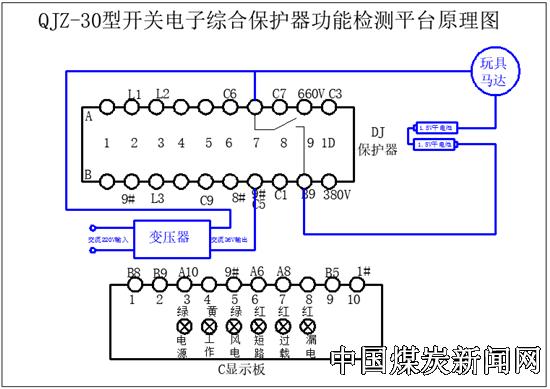

保护器的工作电源是交流36V，其执行接点是一对常开电接点，即图中A7和B9。在无故障的情况下，其A7和B9的接点闭合，反之接点打开开关跳闸。保护器本身有一个自检开关，可以对本身的电子线路进行自检，当保护器完好，有工作电源的情况下，其接点闭合，反之打开。由此可将保护器的自检开关打在工作位置，把A7和B9接点串联到一个电池控制玩具马达的回路中，当马达转动时，将保护器的自检开关打在自检位置时，马达停止转动，表明保护器完好，反之说明保护有故障。

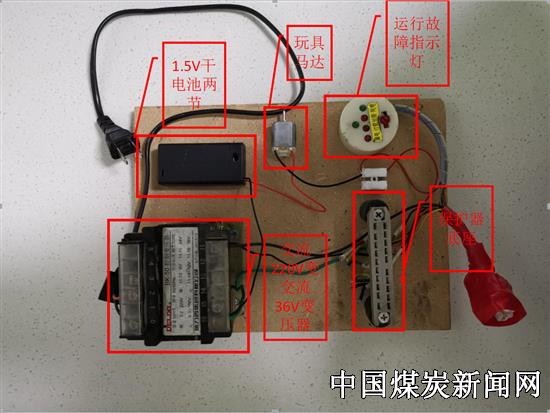

      通过一个玩具马达制作小回路模拟试验，便能检测保护器是否完好？为材料入井前提供了一个检验平台，同时也大大地节约了成本。经估算，柠条塔公司每月维修约50个排水开关保护器，每台保护器采购价格按照1000元计算，每月可节约材料费用50000元，全年可节约材料费用60万元。
