河南永煤公司 新桥煤矿-550m南翼行人斜巷长度约637m，坡度18°，安装有RJY37-28/1000型架空乘人装置一部，其主要担负南翼东、西大巷各采掘头面人员的运送任务。架空乘人装置在出现重载或驱动轮打滑等现象时，可能导致架空乘人装置反转，若不能及时停车将造成钢丝绳反向快速下滑，从而引发意外事故发生。

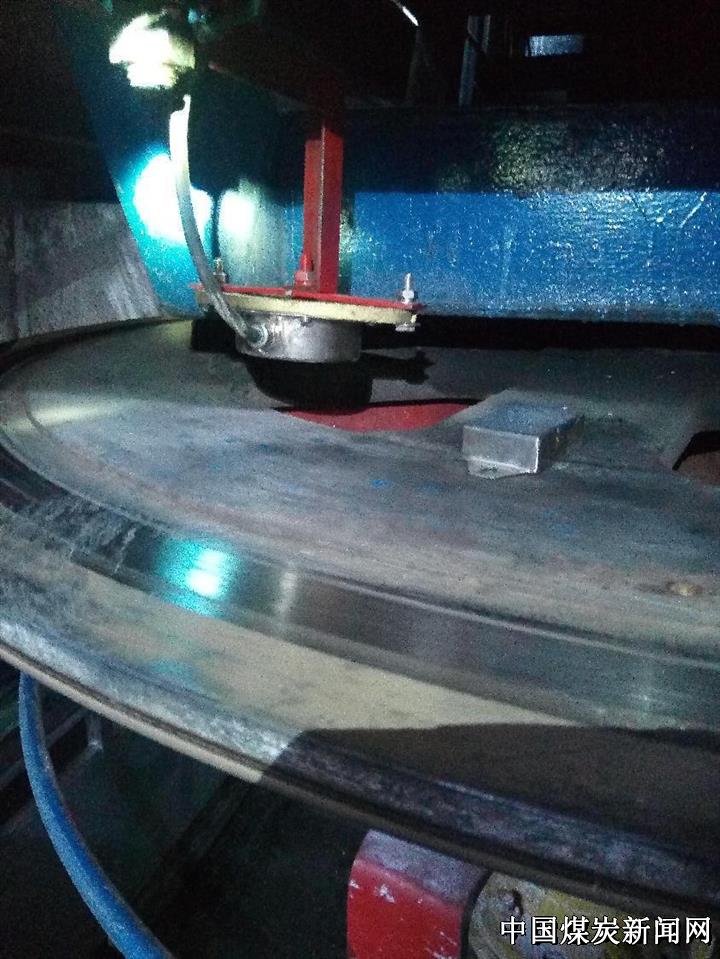

      经调研讨论，在架空乘人装置机头驱动轮上部加装一套防逆转保护装置，该装置采用KSC1010G-1/220型防爆磁性方向接近开关及一套磁钢，利用加工专用可调支架将方向接近开关固定在驱动轮上方支点上，磁钢粘贴在驱动轮轮毂上，磁钢距离接近开关30mm，将方向接近开关引线常开点接入架空乘人装置PLC控制箱内本安IX接口板端子G-IN6,3-ibGND。

      当架空乘人装置正向运行时，安装在驱动轮轮毂上的磁钢旋转靠近方向接近开关时，内部正向开关接近开关内部导通处于断开状态，断开点保存记忆，当架空乘人装置逆向运行驱动轮反转时，安装在驱动轮轮毂的磁钢随着驱动轮反向旋转，由于接近开关内部开关本身具有方向性，磁钢靠近方向接近开关时，方向接近开关内部接点由断开变为闭合状态，此时接近开关闭合来控制架空乘人装置PLC控制箱本安接口板逆向控制回路，使架空乘人装置本安回路显现逆向故障并可靠制动停车，确保架空乘人装置逆向运行时的安全可靠。
